Bộ Điều Khiển Kho Lạnh: Chức Năng, Phân Loại Và Cách Chọn
Bộ điều khiển kho lạnh là thiết bị điện tử điều khiển hoạt động của hệ thống lạnh trong kho, gồm máy nén, xả đá, quạt dàn bay hơi, van tiết lưu và cảnh báo, để giữ nhiệt độ ổn định theo yêu cầu bảo quản. Thiết bị còn ghi nhận dữ liệu nhiệt độ và kết nối hệ thống giám sát hoặc BMS. VINAREF, đại lý độc quyền của CAREL tại Việt Nam, cung cấp các dòng UltraCella, MPX và JF cho kho lạnh.
Bộ điều khiển kho lạnh là gì?
Bộ điều khiển kho lạnh (cold room controller) là “bộ não” của hệ thống lạnh trong kho. Thiết bị đọc nhiệt độ từ đầu dò, so sánh với giá trị cài đặt, rồi điều khiển các thiết bị như máy nén, quạt, xả đá và van tiết lưu. Khi nhiệt độ lệch ngưỡng hoặc thiết bị gặp sự cố, bộ điều khiển phát cảnh báo.
Chức năng chính của bộ điều khiển kho lạnh
- Điều khiển nhiệt độ: bật/tắt hoặc điều biến máy nén theo nhiệt độ đặt. Một số dòng quản lý thêm máy nén thứ hai và chức năng pump down.
- Điều khiển xả đá: quản lý chu kỳ xả đá dàn bay hơi theo cách phù hợp từng hệ thống.
- Điều khiển quạt: quạt dàn bay hơi, quạt dàn ngưng, có thể điều tốc cho quạt dàn bay hơi.
- Điều khiển van tiết lưu điện tử (EEV): qua mô-đun mở rộng hoặc bộ điều khiển có hỗ trợ van điện tử.
- Điều khiển độ ẩm: đầu vào cảm biến độ ẩm và điều khiển hệ thống tạo ẩm trong kho cần giữ ẩm.
- Cảnh báo và ghi dữ liệu: ghi nhiệt độ và cảnh báo, xuất dữ liệu phục vụ báo cáo HACCP.
- Kết nối giám sát: cổng nối tiếp để kết nối hệ thống giám sát hoặc BMS.
Phân loại bộ điều khiển kho lạnh của VINAREF
| Dòng | Phù hợp | Đặc điểm |
|---|---|---|
| UltraCella | Kho lạnh cần bộ điều khiển trọn gói, người lắp đặt tủ điện | Nền tảng sẵn dùng, kiến trúc mô-đun, mở rộng tải và van điện tử |
| MPX Family | Hệ thống lạnh tập trung, dàn bay hơi đặt xa, nhiều tủ/kho | Có bản cơ bản đến nâng cao, hỗ trợ NFC/Bluetooth và van điện tử |
| JF Controller | Kho lạnh thương mại, thiết bị lạnh quy mô nhỏ | Kết nối ứng dụng điện thoại, cảnh báo, ghi nhiệt độ |
UltraCella – nền tảng điều khiển kho lạnh trọn gói
UltraCella là nền tảng sẵn dùng để quản lý toàn bộ kho lạnh, dành cho người lắp đặt. Theo CAREL, kiến trúc mô-đun cho phép thêm mô-đun mở rộng để điều khiển tải một pha hoặc ba pha công suất lớn và điều khiển van tiết lưu điện tử.
Thiết bị có 6 rơ-le, hỗ trợ tối đa 4 đầu dò nhiệt độ (NTC hoặc PT1000) và có thể lấy trung bình hai cảm biến để điều khiển ổn định hơn. Ngoài ra có thể điều khiển thêm máy nén thứ hai, pump down, quạt dàn ngưng, hệ thống tạo ẩm và quạt dàn bay hơi tốc độ thay đổi. Dữ liệu nhiệt độ và cảnh báo được ghi và xuất ra USB, kèm 10 chế độ cài đặt sẵn cho các loại phòng bảo quản thực phẩm phổ biến, giúp vận hành nhanh. Cổng RS485 cho phép kết nối bộ giám sát.

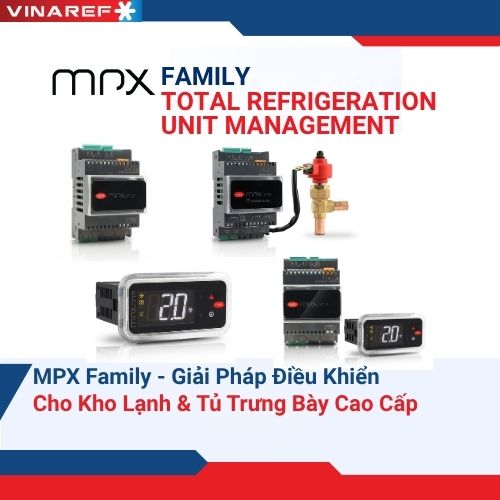

MPX Family – điều khiển kho lạnh trong hệ thống lạnh tập trung
MPX là dòng bộ điều khiển của CAREL cho tủ trưng bày và kho lạnh thương mại trong cửa hàng tiện lợi, siêu thị, đại siêu thị. Dòng này gồm:
- MPX – zero: bản cơ bản, màn hình cảm ứng điện dung, có NFC và Bluetooth, kết nối trực tiếp với hệ thống giám sát.
- MPX – one: dễ sử dụng, quản lý được thiết bị điều biến. Bản MPXone advanced tích hợp điều khiển van tiết lưu điện tử và tải điều biến.
- MPX – PRO: điều khiển nâng cao cho nhóm tủ đồng nhất dùng van tiết lưu điện tử. Với kho lạnh dàn bay hơi đặt xa trong hệ thống tập trung, tủ điện dùng MPXPRO có sẵn khả năng quản lý van điện tử và giám sát tải thông minh.
Một số bản có hỗ trợ máy nén biến tốc (VCC). Cổng nối tiếp BMS cho phép nối thẳng hệ thống giám sát mà không cần bộ chuyển đổi, cổng Fieldbus giúp đồng bộ xả đá, đèn và chia sẻ đầu dò giữa các thiết bị cùng nhóm. NFC và Bluetooth cho phép cài đặt, chạy thử qua ứng dụng Applica trên điện thoại.

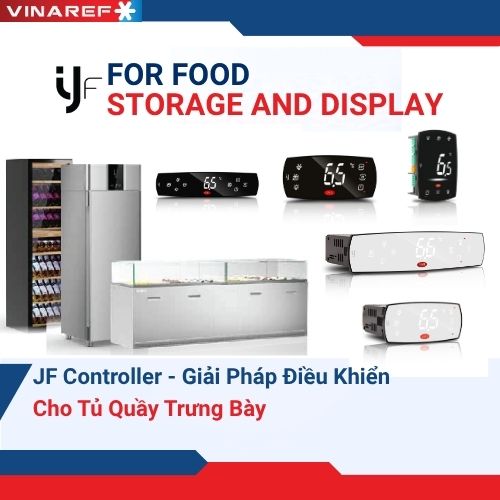

JF Controller (iJF) – điều khiển cho kho lạnh thương mại
iJF thuộc nền tảng iJ của CAREL dành cho thiết bị lạnh thương mại. Ứng dụng Controlla cho người dùng giám sát nhiệt độ, tự động ghi nhiệt độ phục vụ HACCP và nhận cảnh báo thời gian thực. Cổng RED control của CAREL cho phép truy cập cảnh báo, biến vận hành và báo cáo từ xa 24/7. iJF còn hỗ trợ điều khiển máy nén biến tốc (VCC) để tối ưu năng lượng.
Thiết bị đi kèm để hoàn thiện hệ thống kho lạnh
- Cụm máy nén: cụm máy nén kho lạnh Inverter Greentech (GT) tích hợp sẵn biến tần, PLC và cảm biến CAREL, có cổng RS485. Với cụm máy nén công suất lớn, có pRack300 và uRack.
- Van tiết lưu điện tử: EXV Sistema và Expansion Valve Driver.
- Giám sát nhiệt độ, độ ẩm: Wireless T&H Sensors, Boss và Red Optimize cho giám sát tập trung, từ xa.
Cách chọn bộ điều khiển kho lạnh
- Xác định kiểu hệ thống lạnh: kho có cụm ngưng riêng hay dùng hệ thống lạnh tập trung với dàn bay hơi đặt xa.
- Liệt kê tải cần điều khiển: số máy nén, quạt, điện trở xả đá, đèn, van, để chọn đủ số ngõ ra và mô-đun mở rộng.
- Chọn kiểu van tiết lưu: van cơ hay van tiết lưu điện tử (cần bộ điều khiển hỗ trợ EEV).
- Yêu cầu ghi dữ liệu và báo cáo: nếu cần xuất dữ liệu nhiệt độ cho báo cáo HACCP hoặc kiểm tra nội bộ.
- Nhu cầu kết nối: RS485/BMS, ứng dụng điện thoại (NFC, Bluetooth), giám sát từ xa.
- Yêu cầu độ ẩm: kho bảo quản rau quả, hàng nhạy ẩm cần điều khiển thêm tạo ẩm.
- Máy nén biến tần: chọn bộ điều khiển có hỗ trợ điều khiển máy nén biến tốc nếu hệ thống dùng Inverter.
Gợi ý nhanh (tham khảo):
| Tình huống | Hướng chọn |
|---|---|
| Kho lạnh độc lập, người lắp đặt tủ điện, cần bộ điều khiển trọn gói | UltraCella |
| Hệ thống tập trung, nhiều kho/tủ dùng chung cụm máy nén | MPX Family |
| Kho lạnh thương mại nhỏ, cần xem và nhận cảnh báo qua điện thoại | JF Controller |
| Kho dùng cụm máy nén Inverter | Cụm GT hoặc pRack/uRack, kết hợp bộ điều khiển kho |
| Nhiều kho, nhiều địa điểm cần xem tập trung | Thêm Boss, Red Optimize |
Lưu ý khi lắp đặt và vận hành
- Vị trí đầu dò: đặt ở vị trí đại diện cho nhiệt độ hàng hóa, tránh sát cửa, quạt thổi trực tiếp hoặc dàn bay hơi.
- Cài đặt xả đá: chọn chu kỳ và thời gian phù hợp loại kho và độ ẩm, tránh xả đá quá nhiều hoặc quá ít.
- Ngưỡng cảnh báo: đặt ngưỡng và độ trễ cảnh báo hợp lý để tránh báo động giả khi mở cửa.
- Sao lưu cài đặt: lưu bộ thông số (ví dụ qua USB hoặc ứng dụng) để nhân bản cho kho mới và khôi phục khi cần.
- Kiểm tra định kỳ: hiệu chuẩn đầu dò, kiểm tra tiếp điểm rơ-le, nguồn và kết nối truyền thông.
(Thông tin trong bài viết mang tính chất tham khảo. Bài viết được tổng hợp từ tài liệu của hãng CAREL và nhiều nguồn khác nhau. Thông số kỹ thuật chính xác của từng model vui lòng xem thông tin của hãng hoặc liên hệ VINAREF để được tư vấn. Số liệu cụ thể phụ thuộc vào điều kiện từng công trình.)
