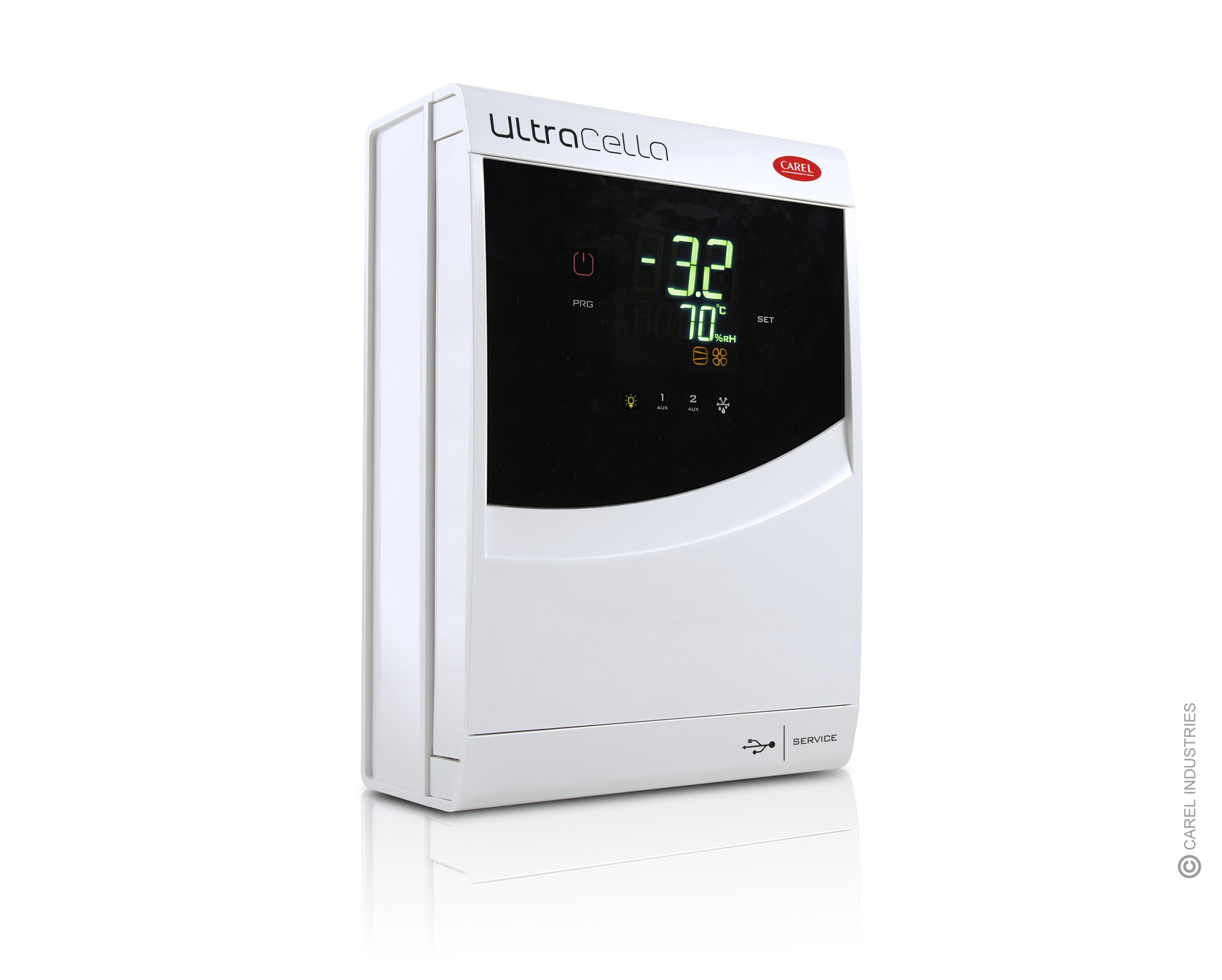

UltraCella là bảng điều khiển phía trước phòng lạnh với 6 rơle, chức năng ghi dữ liệu USD và logic quản lý độ ẩm. Nó có thể được kết hợp với tối đa 2 mô-đun EVD để quản lý 2 EEV và/hoặc mô-đun nguồn để tăng công suất hoặc quản lý tải ba pha .
Cấu hình vào/ra :
- 6 đầu ra rơle (máy nén 2HP, rã đông 2HP, quạt dàn bay hơi 16A, đèn 16A và đầu ra rơle phụ 2 x 8A cho các chức năng bổ sung);
- 5 đầu vào analog (3 x NTC / NTC HT / PT1000 + 1 x NTC / NTC HT / 0-10V + 1 x 4-20mA / 0-5Vrat);
- 3 đầu vào kỹ thuật số;
- 2 đường nối tiếp RS485 tích hợp: – BMS: giao thức truyền thông của CAREL (Client) dành cho người giám sát – Fieldbus: giao thức Modbus (Master) để kết nối với mô-đun mở rộng EVD và/hoặc bảng 3ph từ xa;
- Đọc và kiểm soát độ ẩm bằng máy tạo độ ẩm CAREL bên ngoài.
UltraCella đáp ứng nhu cầu của tất cả người dùng phòng lạnh, trong mọi giai đoạn: từ lắp đặt đến vận hành thử cho người lắp đặt, sử dụng hàng ngày cho người dùng cuối.
Trình cài đặt Trình cài đặt
có thể tận dụng các tính năng mới này:
- Đường ray DIN để gắn tường nhanh chóng;
- Có thêm nhiều đầu cuối GND cho đầu dò và cảm biến, rơle 230Vac cho máy nén, quạt rã đông và thiết bị bay hơi cũng như các đầu cuối lớn 7,5 mm;
- Bộ điều khiển mở “gấp ra” 180°.
Người cài đặt vận hành
có thể giảm thời gian vận hành nhờ:

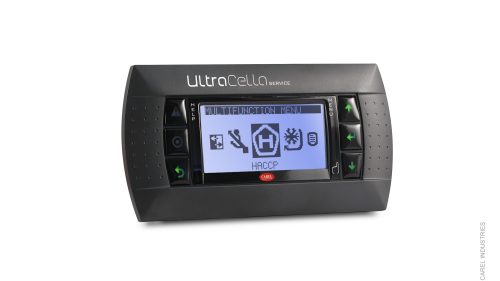

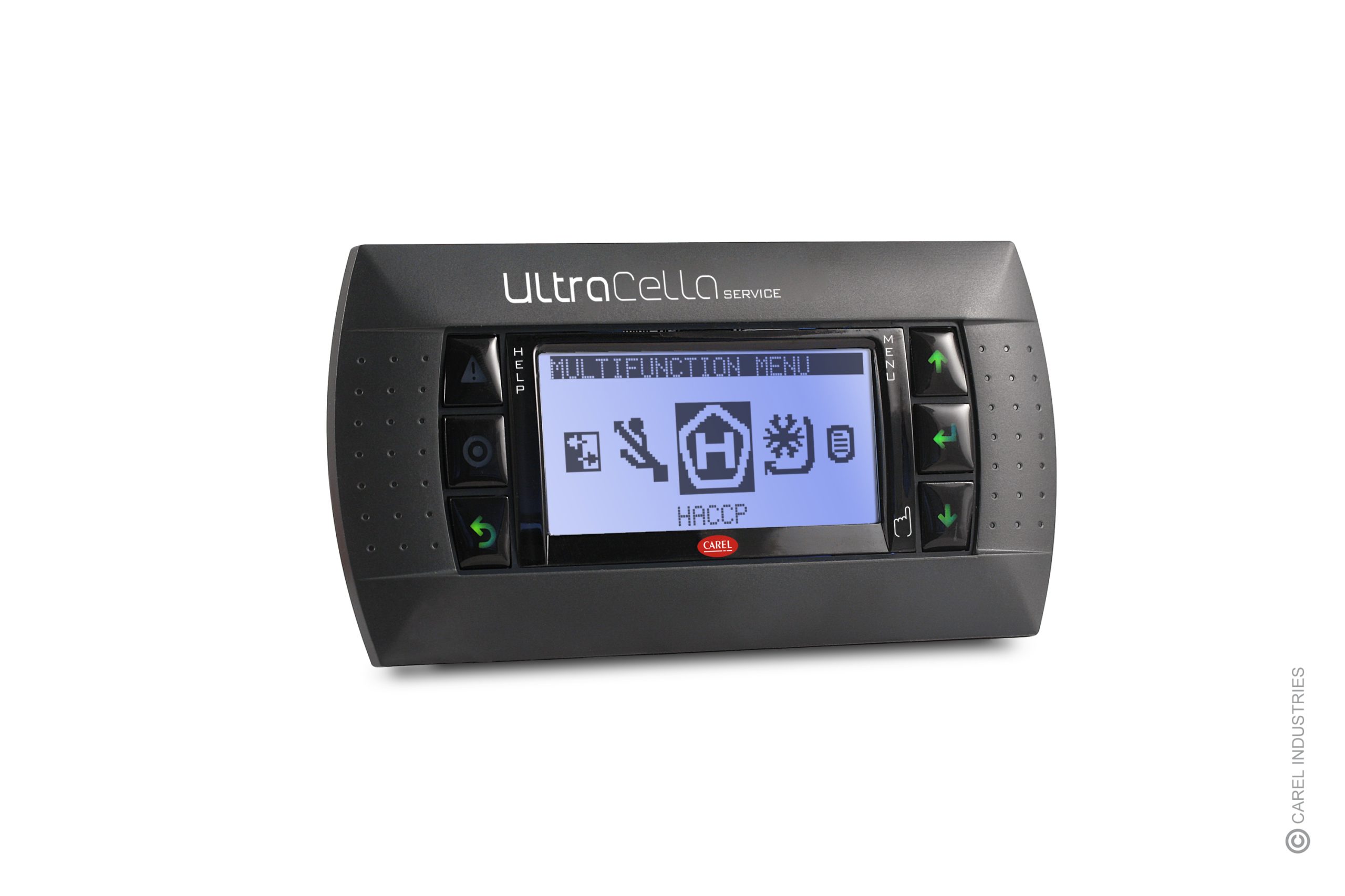

- Cấu hình thông qua trình hướng dẫn, có sẵn trên Dịch vụ pGD1 (tùy chọn);
- Chỉ với UltraCella, 10 cấu hình cài sẵn khác nhau có sẵn theo tiêu chuẩn, dành cho các loại ứng dụng chính (CO2, quản lý thiết bị bay hơi kép, v.v.);
- Tải xuống/tải lên cấu hình qua cổng USB
Sử dụng hàng ngày
Tương tác với bộ điều khiển điện tử chưa bao giờ đơn giản đến thế đối với người dùng cuối, nhờ:
- Báo cáo HACCP có sẵn qua cổng USB ở dạng tệp CSV dễ phân tích;
- HMI tích hợp trực quan với màn hình lớn và trợ giúp theo ngữ cảnh.
Các thiết bị điện tử mạnh mẽ và kiến trúc cơ khí tiên tiến cho phép:
- Bổ sung liền mạch các tính năng mới (tiện ích bổ sung và điều khiển từ xa);
- Chỉ cần một bộ điều khiển chính để quản lý tất cả các tính năng nâng cấp;
- Giảm việc quản lý hàng tồn kho cho khách hàng;
- Một nền tảng “mở” sẵn sàng để phát triển các tính năng trong tương lai.
Tính mô đun
UltraCella và SmartCella chia sẻ một nền tảng mô đun . Điều này có thể dễ dàng mở rộng và nâng cấp với các nội dung bổ sung nhờ vào khái niệm cơ học mô-đun mới.
Mô-đun này có thể được gắn trực tiếp trên thanh ray DIN hoặc được lắp ráp sẵn để gắn trên tường nhờ các miếng nhựa đặc biệt và ba lỗ rẽ nhánh rộng để đi dây thuận tiện và an toàn, đồng thời đảm bảo IP65 trên vỏ hoàn chỉnh.
Có sẵn nhiều loại mô-đun: tối đa 2 mô-đun EVD có thể điều khiển 2 EEV để quản lý độc lập 2 thiết bị bay hơi và quản lý tải ba pha đầy đủ.
HACCP
UltraCella tuân thủ HACCP International về an toàn thực phẩm – sản phẩm đầu tiên ở Ý dành cho dòng thiết bị điện tử dành cho thiết bị làm lạnh này – đảm bảo tính phù hợp để đảm bảo chất lượng thực phẩm được bảo quản.
